當機床出現報警時，會在系統的顯示屏上出現報警信息，包括報警號和信息簡要說明。每個系統廠商報警顯示不同，F(xiàn)ANUC系統分為兩種級別的報警:紅色報警提示和黑色報警提示。當出現紅色報警提示時一般機床處于比較高的報警級別，必須解決后機床才能工作。而黑色報警提示屬于提示性報警，一般機床能正常工作，只是提醒操作者需要做維護保養等。當出現報警時，按機床面板上<ALARM>鍵，就可以進入到報警信息顯示畫面，根據報警號查詢維修手冊中報警內容及解決方法。

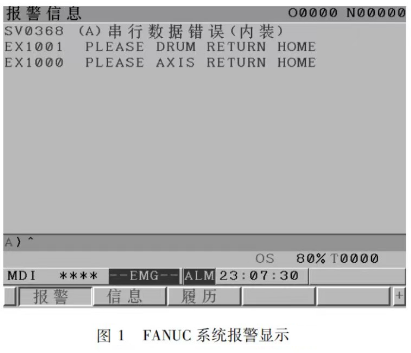

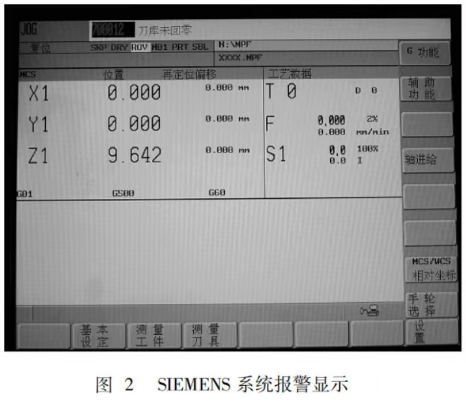

FANUC系統報警顯示如圖1所示。SIEMENS系統報警顯示如圖2所示。

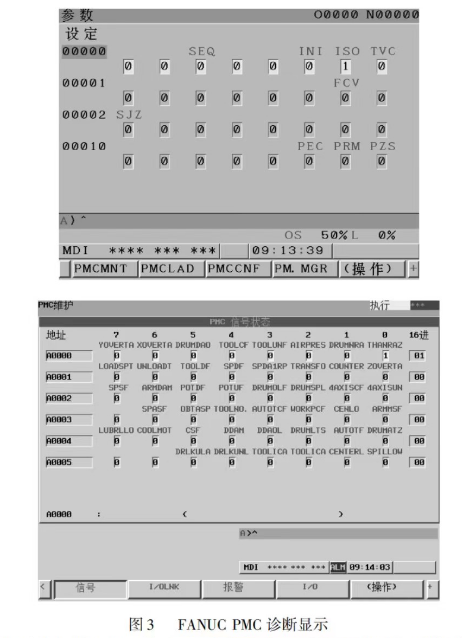

當出現報警信息后查詢維修手冊，如果可能還需要電氣原理圖樣，一般情況下可能是外部某些開關量出現故障，此時需要在數控系統上的畫面查詢輸入輸出點是否正常，動作是否正常執行。以FANUC 0i-MD系統為例說明如下:PMC的診斷分為動態和靜態兩種，在診斷時一定先確定PMC處于運行狀態。按<SYSTEM>鍵→按擴展鍵→按<PMCMNT>鍵→在畫面下方輸入信號點(根據電氣原理圖樣)，例如X3.0→按<搜索>鍵，如圖3所示。

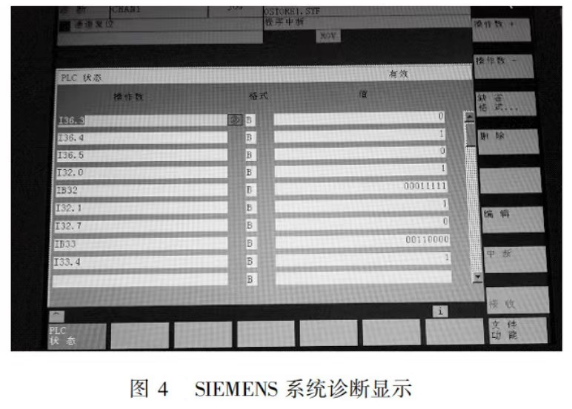

SIEMENS系統與FANUC系統在查詢方面的區別是SIEMENS系統需要進入到I/O狀態表，手動輸入相應的信號查詢。按<MACHINE>鍵→按<診斷>鍵→按<PLC狀態>鍵→在畫面左側欄輸入信號，例如I33.3→按<接受>鍵，SIEMENS系統報警顯示如圖4所示。
