在航空、航天等高精度制造領域，五軸聯動數控機床的動態精度直接關系到產品的最終質量。而三坐標測量機作為精密測量的利器，如何利用它科學驗證五軸機床的加工精度，是制造企業必須掌握的關鍵技術。

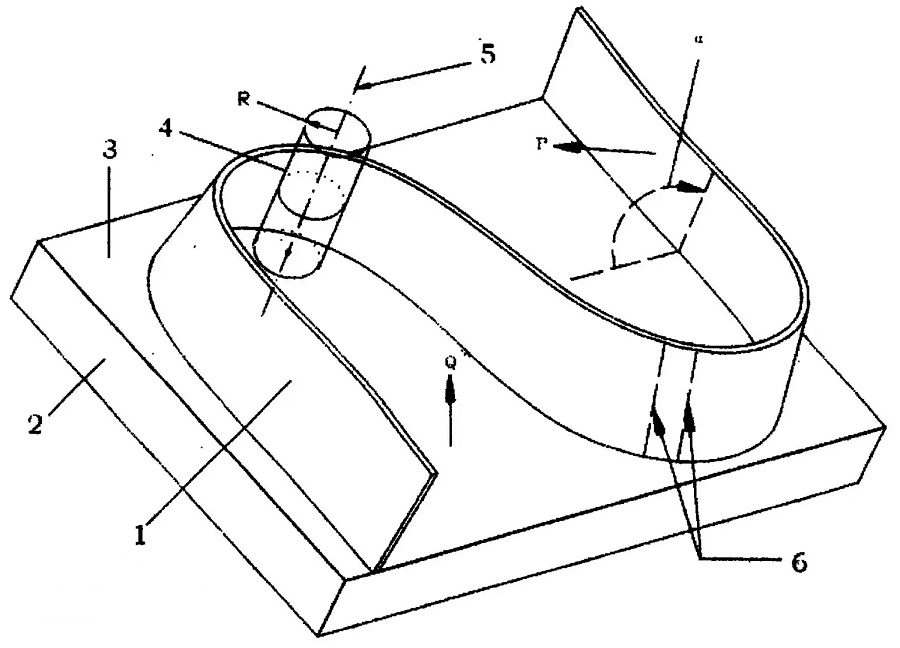

“S”形試件是國際標準化組織（ISO）認可的五軸聯動數控機床精度測試標準件，它被納入ISO 10791-7國際標準中。這種試件以其獨特的“S”形走向扭曲曲面設計，能有效評估機床在連續變軸加工時的動態性能。
“S”形試件的測量需遵循嚴格流程：首先確定測量目標點位的理論數據，點位應能最大包容試件的形位特征，同時考慮測量行程安全。通常將試件自底面向上每10mm取一截面，在每個截面的邊界曲線上每25mm間隔至少取一點，整個形體可獲得99個關鍵測量點位。
利用三坐標測量機檢測“S”形試件，需要建立精確的測量坐標系。通常采用3-2-1方法建立坐標系，這是確保測量準確性的基礎 。
基于DMIS（尺寸測量接口規范）標準編制的測量流程，已成為業界通用方案。在PC-DMIS、AC-DMIS、RATIONA-DMIS等多種測量系統環境下，這一方案已成功測量了上百件“S”形試件，在測量效率和評價準確性方面表現出色。
針對五軸機床在空間角度定向加工的精度的檢測需求，業內開發了長方體試件檢測法。這種方法特別適合評估機床在多軸且不同角度的定向加工誤差。
檢測流程包括：精鏜定位中心孔作為基準孔，用同一刀具及參數依次銑削試件四周四面，鏜削垂直四面的四個測量盲孔，最后加工試件上端面。加工完成后，通過三坐標測量機檢測試件上的尺寸和位置精度，可全面評估機床的五軸定向加工能力。
為了確保測量結果的準確性，三坐標測量操作中需注意幾個要點：
測量點規劃：測量路徑應覆蓋試件的關鍵特征點，特別是曲率變化劇烈的區域。對于“S”形試件，需要足夠密的測量點來捕捉其復雜的幾何特征。。
環境控制：測量環境溫度應穩定在20±2℃，避免溫度變化導致的測量誤差。同時，試件在測量前需在測量室內充分恒溫，以減少熱變形影響。
數據分析：測量數據應通過專業軟件處理，計算輪廓度、位置度等關鍵指標，與理論模型進行比對，生成詳細的檢測報告。
三坐標測量機為驗證五軸聯動數控機床精度提供了科學可靠的手段。無論是標準的“S”形試件檢測，還是針對特定需求的長方體試件檢測，都能為機床精度評價提供量化依據。作為數控機床制造企業，我們應充分重視并利用這一技術，確保出廠的每一臺設備都能滿足高精度加工要求。通過科學的檢測方法和嚴謹?shù)臏y量流程，我們能夠為客戶提供精度可靠、性能穩定的五軸聯動數控機床，助力中國制造業向高質量方向發展。
