五軸加工（5 Axis Machining），是指數控機床在加工過程中能夠同時協調五個獨立坐標軸進行高精度切削的一種先進制造模式。根據國際標準ISO的相關定義，描述數控機床運動時通常采用右手直角坐標系，其中Z軸被定義為平行于機床主軸的坐標方向，而圍繞X、Y、Z軸的旋轉運動則分別以A、B、C坐標表示。這些坐標軸的運動既可以通過工作臺的移動來實現，也可以通過刀具自身的運動完成，但運動方向的描述始終以刀具相對于工件的運動為基準。所謂五軸聯動，一般指的是X、Y、Z三個直線軸與A、B、C中任意兩個旋轉軸之間的線性插補協同運動。采用此類技術的機床通常稱為五軸機床或五軸加工中心。目前市面上五軸機床種類豐富，那么它們具體可以分為哪些類型？
在五軸加工中心的機械結構設計方面，機床制造廠商不斷致力于研發新型的運動組合形式，以適應日益復雜的加工需求和提升加工效率與精度。盡管目前市場上存在的五軸機床在具體機械構造上呈現多樣化特點，但根據轉動結構的布置方式和功能特點，主要可歸納為以下五種常見類型：

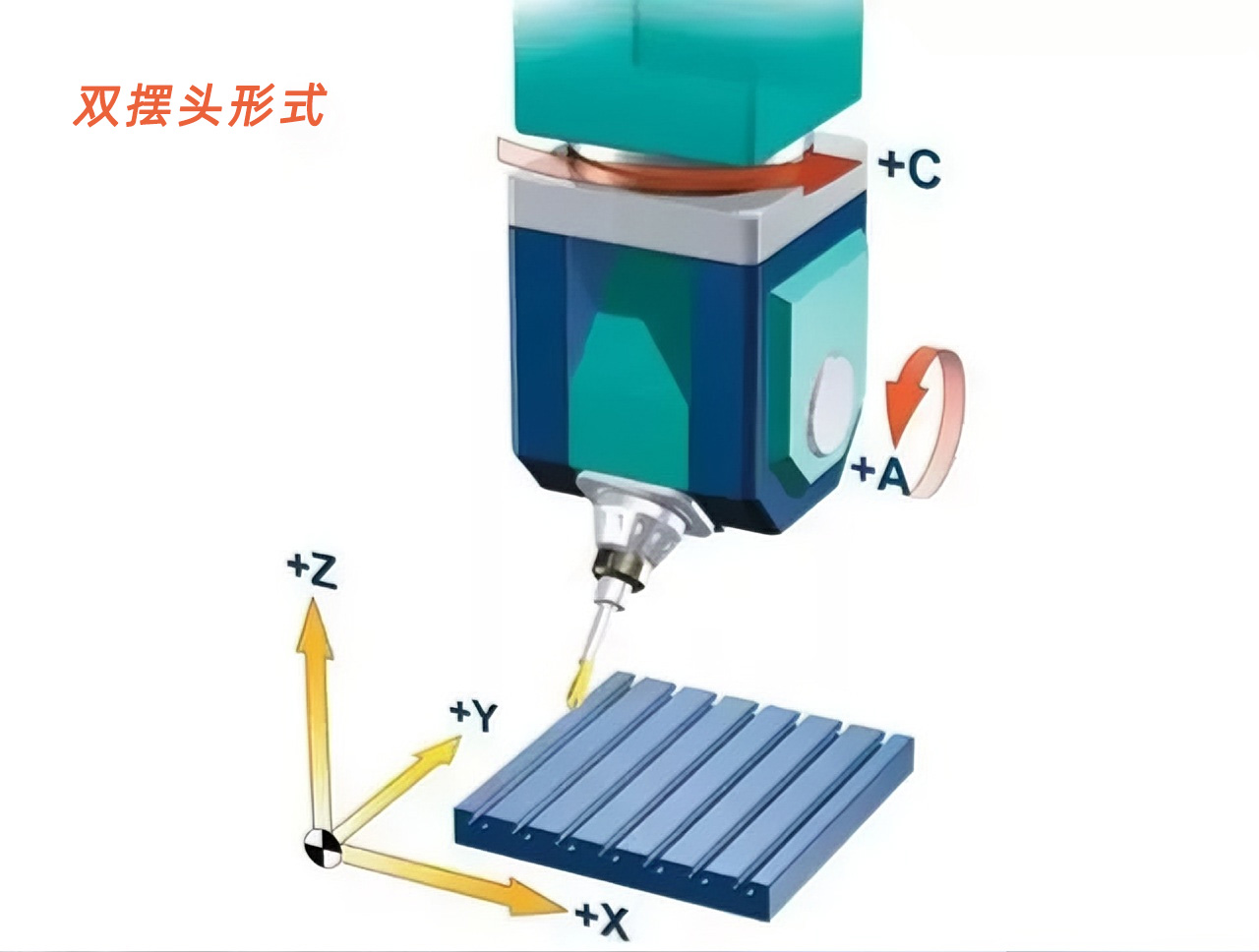

1、雙擺頭形式：兩個旋轉坐標軸直接控制刀具軸線的空間方向，實現刀具多角度偏轉；

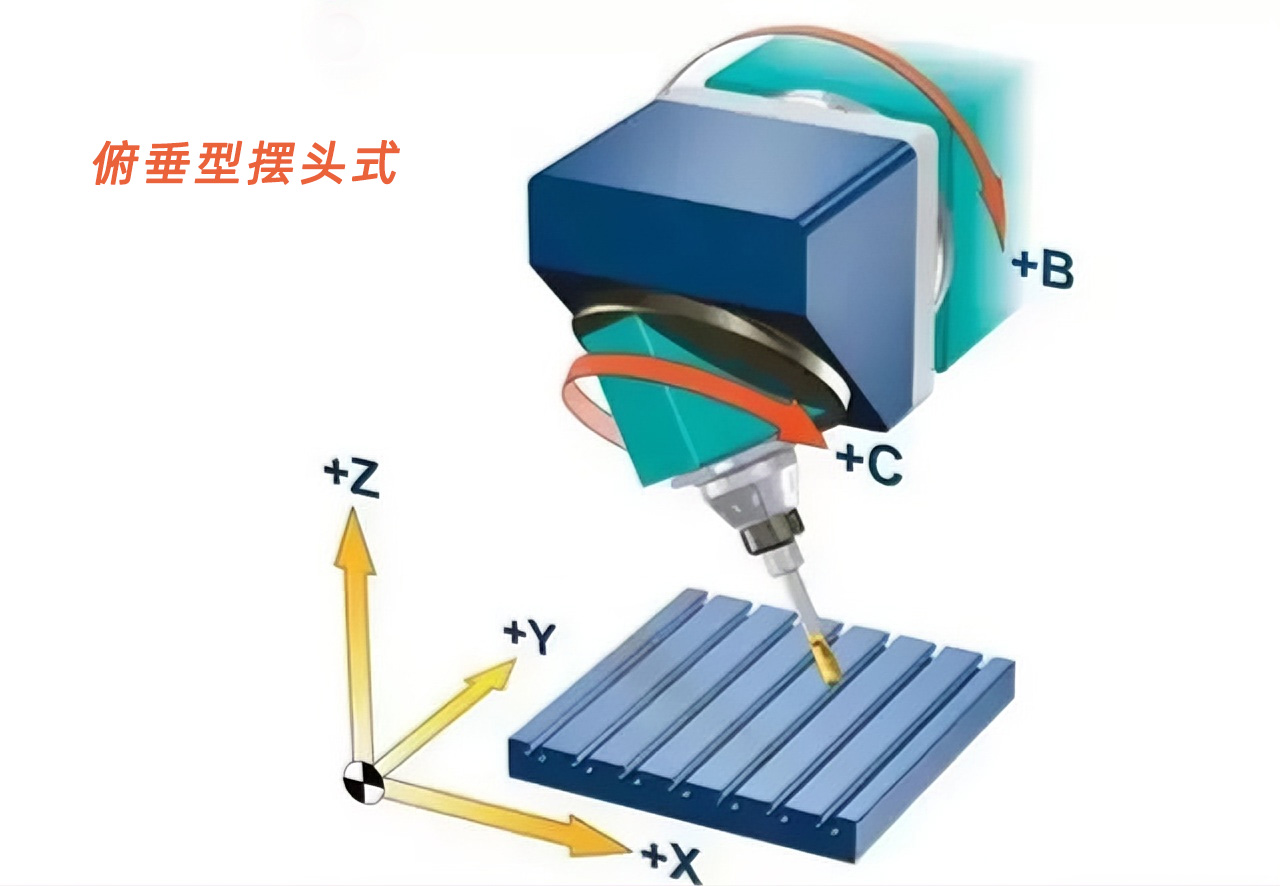

2、俯垂型擺頭式：兩個旋轉軸位于刀具頂端，但其軸線方向并不與直線移動軸垂直；

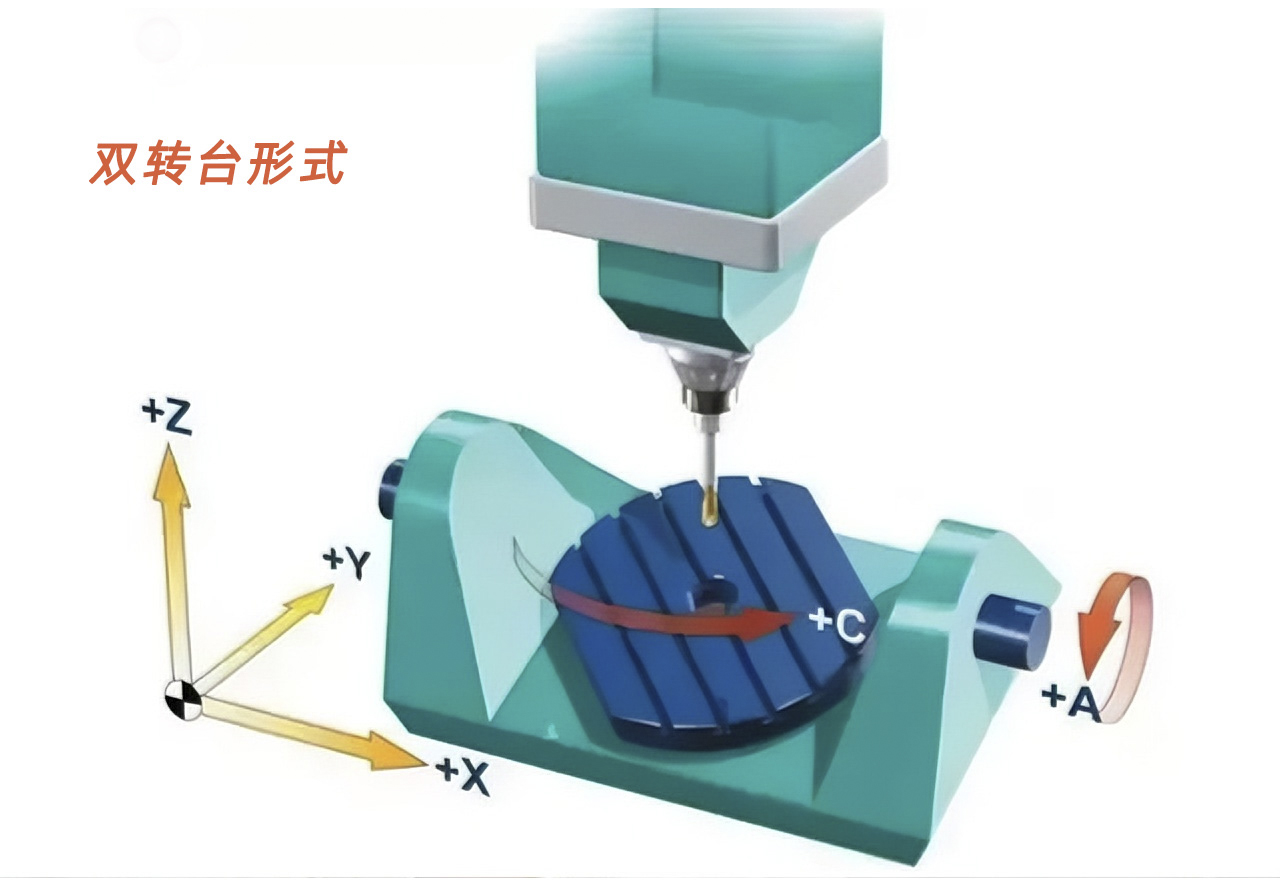

3、雙轉臺形式：兩個轉動坐標通過對工作臺的旋轉控制，間接實現工件在空間中的姿態調整；

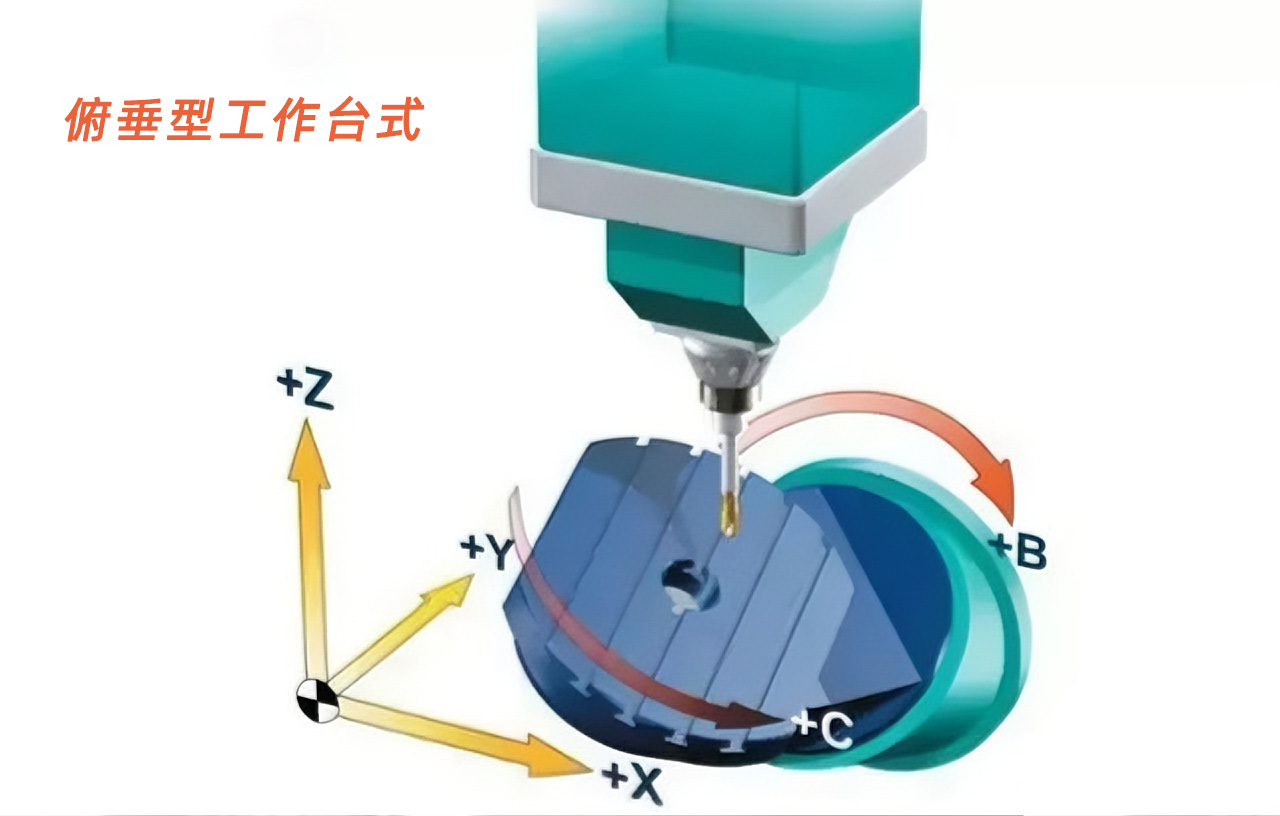

4、俯垂型工作臺式：兩個旋轉軸設置于工作臺上，但其軸線與直線軸之間存在非垂直的夾角關系；

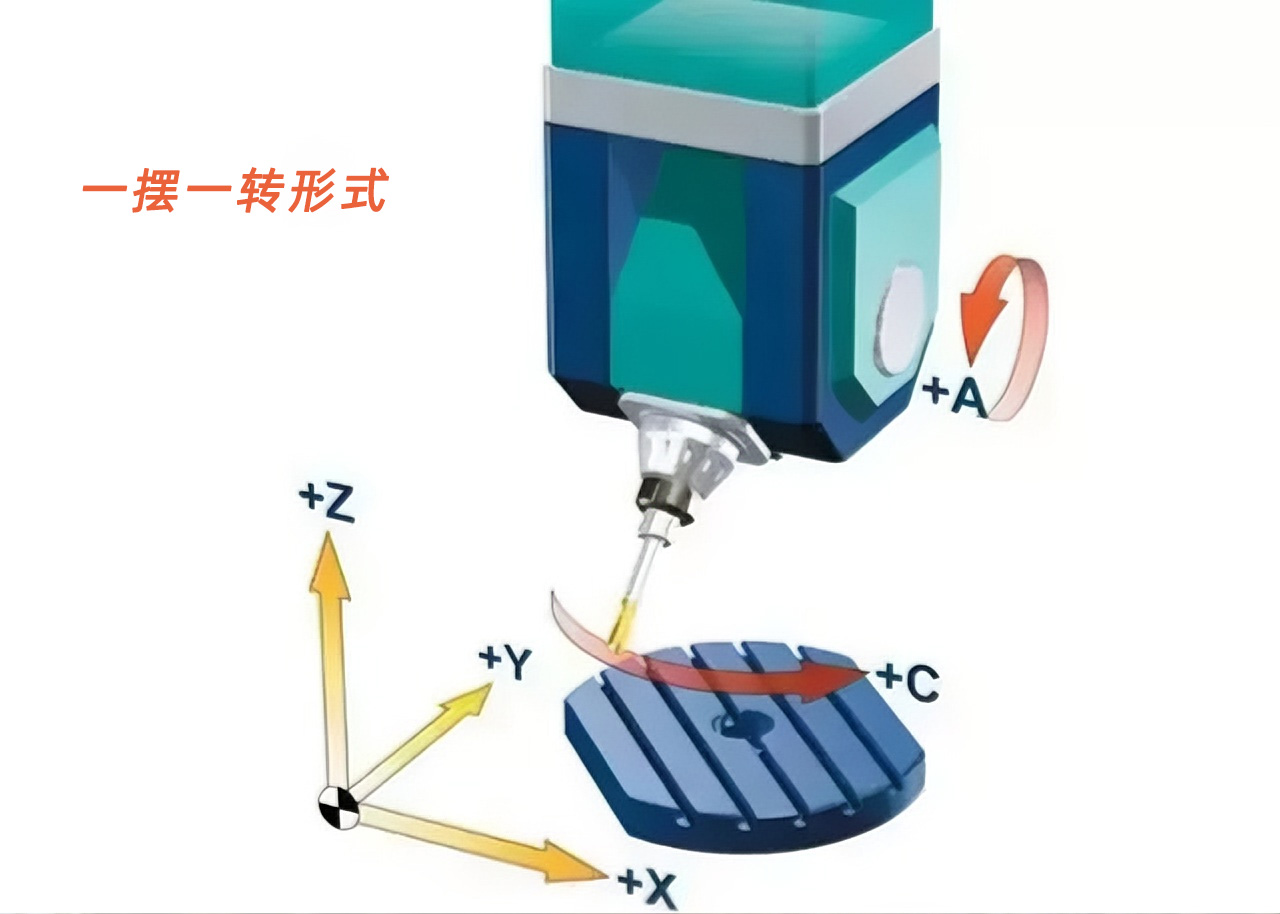

5、一擺一轉形式：兩個旋轉運動中，一個作用于刀具，另一個作用于工件，形成刀具與工件的復合運動。
這些結構類型各自具有不同的工藝適應性與技術特點，廣泛應用于航空航天、精密模具、汽車制造等高精度加工領域。
